當前所在位置：首頁 > 產品展示 > 共模濾波器/共模電感 > ACM4520V-421-2P-T00 TDK共模濾波器/扼流圈

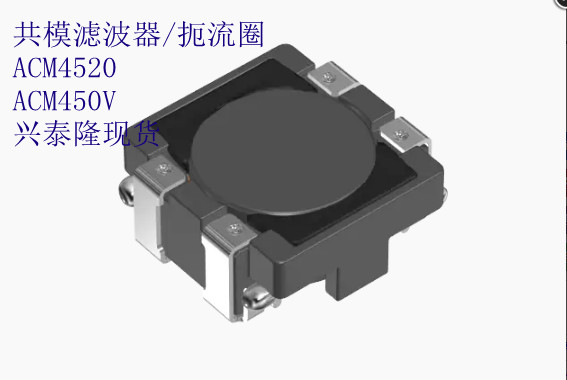

ACM4520V-421-2P-T00 TDK共模濾波器/扼流圈

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

ACM4520V-421-2P-T00

用途	車載等級
特點	Wire Wound繞線 AEC-Q200AEC-Q200 Power電源線
系列	ACM
狀態	量產體制
品牌	TDK

圖片僅供參考，并展示示范產品。

尺寸

長度(L)	4.70mm ±0.20mm
寬度(W)	4.50mm ±0.20mm
厚度 \| 高低	2.00mm Max.

電氣特性

共模阻抗 [Typ.]	420Ω at 100MHz
共模阻抗 [Min.]	300Ω at 100MHz
共模電感	1.1μH at 1MHz (參考)
額定電流	1.4A
額定電壓	50VDC
絕緣電阻 [Min.]	10MΩ
直流電阻	55mΩ Max.

其他

使用溫度范圍	-40～125°C
焊接方法	回流烙鐵焊接
AEC-Q200	YES
包裝形式	塑封編帶 (180mm卷筒、帯寬 12mm)
包裝個數	800pcs
重量	0.138g

ACM4520V型
■特點
?通過專用內核的采用,堅持一邊高阻抗特性,實現了小型化。
?由于是低高度設計，因此適合表面安裝。
?系列實現了125°C環境下,設想了最大1.5A的使用的產品。
?工作溫度范圍: ?40 to +125°C
?符合AEC-Q200

■用途
?車載信息娛樂用途的各種DC電源線、多媒體設備、各種電子產品的電源線的共模噪音對策
